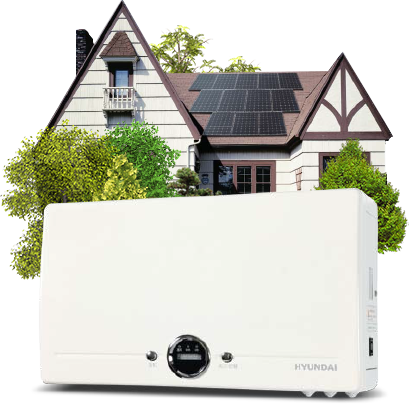

SOLAR POWER SYSTEM
- 太陽電池の漏電を監視
太陽電池の漏電を検知すると、回路を自動的に遮断し、感電を防止します。
- 高効率
日射の変化に応じて、最適運転をすることにより、発電エネルギーを常に最大化します。
- 自動運転 / 停止
連係運転にしておくと、日射に応じて自動で運転/停止を行います。
- 電力量のモニタリング
累積発電量を表示するので、発電した概産の電気代が分かります。また、ボタンひとつで瞬間発電量から、装置が起動し始めてから現在時までの積算発電量へと切り替え表示もできます。
- 停電時にも安心な自立運転機能
災害などでの急な停電時も太陽光さえあれば、自立運転により電気を使うことができます。本体右側にある専用コンセントを用いて、最大1,500W までの電気機器が接続可能です。
- 仕様
| システム概要 | 出力相数 | 単相2線式(単相3線接続) |
|---|---|---|
| 電力制御 | 最大電力点追従制御 | |
| 入力データ | 定格入力電圧 | 250Vdc |
| 直流入力範囲 | 100~380Vdc | |
| 出力データ | 定格容量 | 4kW |
| 出力電圧範囲 | AC202V | |
| 定格周波数 | 50/60Hz | |
| 出力電流歪率 | 合計5%以下(入出力定格時) / 各次3%以下(入出力定格時) | |
| システム仕様 | 出力変換効率 | >94.5% |
| 出力基本波力率 | >0.95 | |
| 保護等級 | IP20 | |
| 外 形 | 温度 | -10°C~+40° |
| 外形寸法 | 480mm(横) × 280mm(縦) × 120mm(奥行き) | |
| 重量 | 14kg | |
| 保護機能 | 過電圧、低電圧、過周波数、低周波数、過温度、単独運転 |
太陽光発電用昇圧器
- 屋根をさらに効率よく利用できます。
従来モジュールは接続箱に直列で接続する場合、方位ごとに枚数を等しく組む必要がありましたが、太陽光発電用昇圧器を採用す ることで、枚数をフレキシブルに組むことができます。
- 仕様
| 形態 | 外形寸法 | 206.5mm(横)×310mm(縦)×143.5mm(奥行き) |
|---|---|---|
| 重量 | 2.5kg | |
| 電気仕様 | 最大出力電力 | 1.0kW |
| 入力運転電圧範囲 | DC40V ~ 230W | |
| 昇圧範囲 | DC140V ~ 300V(スイッチ調整) | |
| 電力変換効率 | 98%(150V入、力250出力、500W出力時) | |
| 動作温度 | -10°C ~ +40°C | |
| 動作湿度 | 85%以下(※結露しないこと) | |
| 設置場所 | 屋内または屋外 (屋外の場合直射日光は避けてください) |
通信用ハブ
- パワーコンディショナを3台まで接続することが可能です。
通信用ハブでパワーコンディショナ3台を一度に計測ユニットに接続することができるので、 カラーモニター1台で発電量の情報を見ることが可能です。
- 仕様
| 形態 | 外形寸法 | 115mm(横)×62mm(縦)×32mm(奥行き) |
|---|---|---|
| 通信 | RS-485 Port数 | 4 |
| コネクタタイプ | RJ-45メス |
モニター
HP-004SL-10
- いまの電気の状態がよく見える
お昼は発電電力と消費電力、そして売電電力を表示。夜間は消費電力と売電電力に切り替わり、常に必要な情報がモニターに表示されます。
- 消費量 / 売電量も一目でわかる
発電、消費、売買電力値を時間単位のグラフで表示。電力使用量にたいする結果がひと目で分かります。月単位・年単位での表示も出来ます。
- ソーラー発電で環境に貢献
現在までの累計発電量をもとに、森林換算面積を表示。石油削減量も確認できるので、環境への貢献度が実感できます。
- ゲーム感覚で楽しめる
電気の仕樣目標量を設定すれば、変圧器ロボットが、目標を達成できたか同かを旗でお知らせ。家庭での省エネがゲームのように楽しめます。
- 普段はインテリアとして
SDカードに好きな写真を入れれば、10秒感覚で表示するスクリーンセーバーに。デジタル時計にもなるので、インテリアに合わせて使い分けることができます。システムの稼動状況が左側に表示されるので、いつでも発電・売電状態がモニタリングできます。売買状態のスクリーンセーバ ーも設定可能です。
計測ユニット
- ワイヤレスで計測データを送信
パワーコンディショナと分電盤からデータを計測し、現在の発電量、電気使用量、電気販売量の情報をカラーモニターに無線で送信します
- 仕様
| 形態 | 外形寸法 | 114mm(横)×185mm(縦)×48mm(奥行き) |
|---|---|---|
| 重量 | 330g | |
| 保護 | 保護機能 | 過電圧/電流遮断 |
| 電圧 | 入力電圧 | 交流100V, 50/60Hz |
| アナログ 回路 | 種類 | アナログ入力 |
| チャンネル数 | 4ch.(電流:2、電圧:2) | |
| 計測精密度 | 計測誤差許容範囲3%以内 | |
| CPU | 処理速度 | 36MHz |
| 内部メモリー容量 | 128kB | |
| シリアル 通信 | 種類 | RS485 |
| 通信速度 | 9600bps | |
| 無線通信 | 構成 | 内装モデム+オムニアンテナ |
| モデム種類 | 特定小出力 | |
| phy.チャンネル数 | 1ch. |
